Эксплуатационные данные

Подходят для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правилам монтажа, действующим в данной отрасли.

Параметры эксплуатации конвекторов Varmann PlanoKon:

► рабочее давление теплоносителя не более 16 бар;
► давление гидравлических испытаний конвектора – 25 бар;
► максимальная рабочая температура теплоносителя – 130°С.

Базовый комплект поставки

корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL;
теплообменник одноярусный или двухярусный, с установленным термостатическим вентилем, с подключением 1/2″ «снизу» или без вентиля с подключением «сбоку» G3/4″ «евроконус»;
съемная перфорированная крышка, окрашенная в цвет корпуса конвектора;
никелированный воздухоспускной клапан 3/8″;
паспорт, инструкция по монтажу и эксплуатации.

Конструктивные особенности

Все детали конвектора выполнены из высококачественной листовой оцинкованной стали и окрашены порошковой краской.
Использование материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» при боковом подключении. Специальный узел
1/2" при подключении снизу с защитой от проворачивания и межосевым расстоянием 50 мм.
Термостатический вентиль, при исполнении конвектора с нижней подводкой, скрыт в корпусе.
В базовой поставке цвет конвектора — белый (RAL9016). Возможен заказ любого цвета по RAL.
Температура корпуса конвектора никогда не превышает 40°C, что гарантирует защиту от получения ожога.
Широкий диапазон типоразмеров позволяет оптимально подобрать нужный отопительный прибор.
Высокая эффективность и низкая инерционность теплообменника позволяет быстро и эффективно прогревать помещение.
Гарантия на теплообменник — 10 лет.

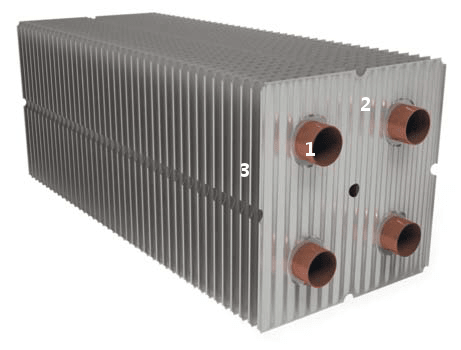

1. Медная беcшовная финская труба с 100% коррозионной стойкостью, с низким гидравлическим сопротивлением.
2. Вертикально гофрированные волной алюминиевые пластины конвектора с площадью теплообмена увеличенной на 30%.
3. Край пластины имеет загиб, что придает теплообменику жесткость и защиту от деформации оребрения.

Высокая шейка алюминиевого оребрения на весь шаг между пластинами обеспечивают большую площадь термического контакта между медной трубой и алюминиевой пластиной и надежное крепление к трубе.
Уменьшенный шаг между пластинами теплообменника с большой площадью алюминиевого оребрения делает конвектор эффективным для  низкотемпературного теплоносителя.

Особенности конструкции PlanoKon с боковой подводкой.

1. Консоли конвектора для монтажа конвектора на стену, из оцинкованной стали, окрашены в цвет корпуса. 2. Теплообменник из медной трубы с алюминиевым пластинчатым оребрением с усиленными пластинами с поперечным загибом. Может быть одноярусного или двухъярусного исполнения (на примере -одноярусное). 3. Воздухоспускной  клапан никелированный, 3/8″. 4. Узел  подключения латунный с распределительными коллекторами.  Подключение G 3/4″ “евроконус” при подводе труб “сбоку”.

1. Перфорированная  крышка c круглыми отверстиями из оцинкованной стали, окрашивается в цвет корпуса конвектора. 2. Корпус конвектора из оцинкованной стали, окрашен порошковой краской любой цвет по RAL. 3. Узел бокового подключения с накидными гайками, соединение “евроконус” G 3/4″.

Особенности конструкции PlanoKon с нижней подводкой, со встроенным вентилем.

1. Консоли конвектора для монтажа конвектора на стену, из оцинкованной стали, окрашены в цвет корпуса. 2. Теплообменник из медной трубы с алюминиевым пластинчатым оребрением с усиленными пластинами с поперечным загибом. Может быть одно-ярусного или двухъярусного исполнения (на примере - двухъярусное). 3. Встроенный вентиль термостатический устанавливается при подключении теплоносителя “снизу”. Вентиль не устанавливается при подключении теплоносителя “сбоку”. 4. Узел  подключения латунный,  с защитой от прокручивания, подключение  ВР  1/2″ с межосевым расстоянием 50 мм. Устанавливается при подключении теплоносителя “снизу”.

1. Перфорированная  крышка c круглыми отверстиями из оцинкованной стали, окрашивается в цвет корпуса конвектора. 2. Корпус конвектора из оцинкованной стали, окрашен порошковой краской любой цвет по RAL. 3. Термостатическая  головка для автоматического поддержания требуемой температуры в помещении.   Термостатическая головка в базовый комплект поставки не входит.

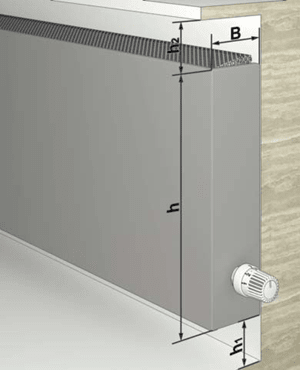

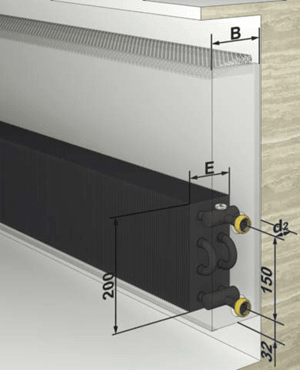

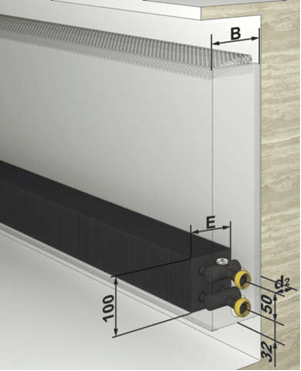

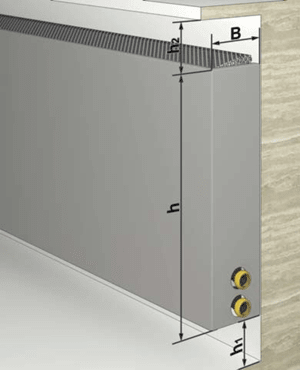

Габаритные и монтажные размеры конвекторов с одноярусным теплообменником, с боковой подводкой.		Габаритные и монтажные размеры конвекторов с одноярусным теплообменником, со встроенным вентилем, с нижней подводкой.

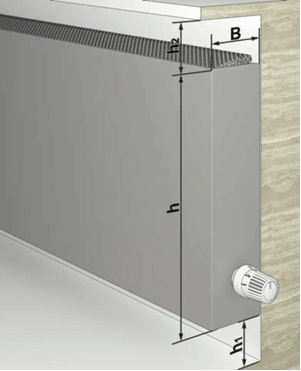

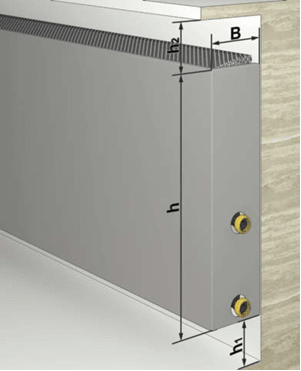

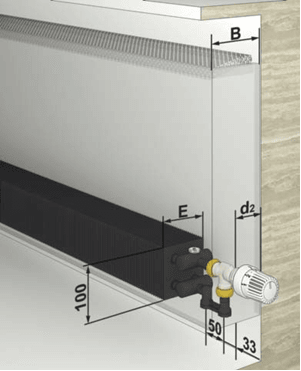

Габаритные и монтажные размеры конвекторов с двухъярусным теплообменником, с боковой подводкой.		Габаритные и монтажные размеры конвекторов с двухъярусным теплообменником, со встроенным вентилем, с нижней подводкой.
В, мм Е мм d2, мм h, мм h1**, мм h2**, мм 120 100 59 300, 400, 80 80 170 150 84 90 90 500, 600 220 200 109 110 110		В, мм Е мм d2, мм h, мм h2**, мм h2**, мм 120 100 59 300, 400, 80 80 170 150 84 90 90 500, 600 220 200 109 110 110
** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные.  Уменьшение этих размеров повлечет снижение тепловой мощности конвектора.		** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные.  Уменьшение этих размеров повлечет снижение тепловой мощности конвектора
